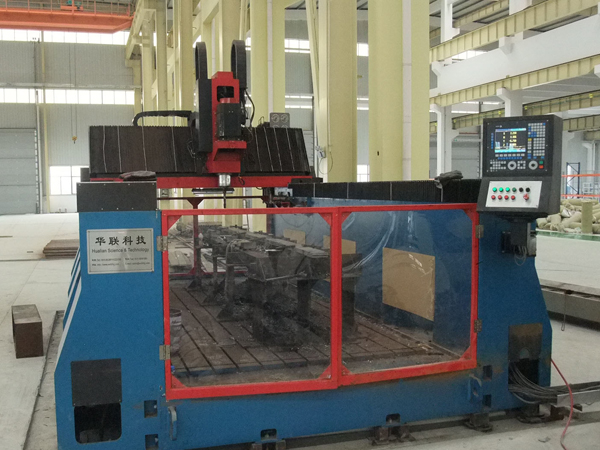

ZKS74龙门移动式数控高速平面钻铣床
产品先容
ZKS74系列数控钻铣床主要用于法兰、管板件的加工 ？墒褂糜仓屎辖鹉诶涓咚僮昕准扒嵯臣庸 。加工历程接纳数控控制,操作十分利便,能实现自动化、高精度、多品种、中小批量生产 。本机床主要有床身、事情台、龙门架、笔直滑枕式钻铣头、液压系统、冷却系统、自动润滑系统、数控系统、电气系统和排屑机等组成 。
|
参数名称 |
项目 |
参数值 |
|
工件最大尺寸 |
长X宽 |
4000X2000mm |
|
事情台 |
T型槽宽度 |
28mm |
|
笔直滑枕式钻铣动力头 |
数目 |
1套 |
|
主轴锥孔 |
BT50 |
|
|
最大钻孔直径 |
￠40mm |
|
|
钻孔深度/钻孔直径 |
≤5（硬质合金钻头） |
|
|
最大刀盘直径 |
￠100mm |
|
|
主轴转速(变频无级) |
30～2400rpm |
|
|
主轴电机功率 |
18.5kW |
|
|
主轴下端面到事情台距离 |
800～1300mm |
|
|
龙门纵向移动 (X轴) |
最大行程 |
4000mm |
|
移动速率 |
0～6m/min |
|
|
伺服电机功率 |
2kW X2 |
|
|
动力头横向移动 (Y轴) |
最大行程 |
2000mm |
|
移动速率 |
0～6m/min |
|
|
伺服电机功率 |
3kW |
|
|
主轴进给运动 (Z轴) |
最大行程 |
500mm |
|
进给速率 |
0～4m/min |
|
|
伺服电机功率 |
3kW |
|
|
液压系统 |
系统压力/流量 |
6MPa/15L/min |
|
液压泵电机功率 |
2.2kW |
|
|
排屑和冷却 |
排屑器形式 |
链板式 |
|
排屑器数目 |
1套 |
|
|
排屑速率 |
1m/min |
|
|
排屑电机功率 |
0.4kW |
|
|
冷却泵电机功率 |
0.2kW |
|
|
自动润滑系统 |
润滑系统压力 |
2MPa |
|
润滑点注油量 |
0.1mL |
|
|
润滑周期 |
6～10min |
|
|
数控系统 |
系统 |
FAGOR8055 |
|
数控轴数 |
4轴 |
|
|
装机总功率 |
32kW |
|
|
机床形状尺寸（长X宽X高） |
5400X3400X3100mm |
|
|
机床重量 |
约23T |
|
